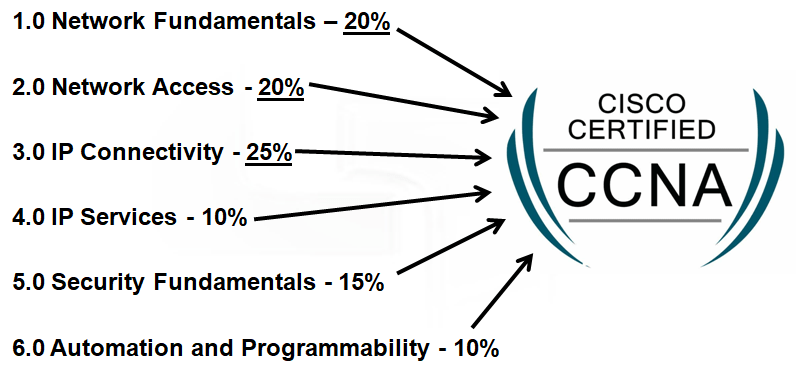

Trilha CCNA – Network Fundamentals:
- Primeiro lab criado para testar conexões.
- Laboratório criado no EVE-NG
Observação: Você pode trocar os servidores por estações.
Configurações:
Baixe o arquivo do lab AQUI.
LAB 0 – Trilha CCNA – Network Fundamentals
Esse é o LAB 0 da minha Trilha CCNA – Network Fundamentals. Ele foi criado apenas para realizar testes de conectividade (ping) entre estações e roteadores, sem focar nos conceitos de roteamento, que serão abordados em um laboratório apropriado no futuro.
🔹 Objetivo
- Validar configuração de interfaces e endereços IP.
- Testar ping fim-a-fim entre PCs e roteadores.
🔹 Topologia
- 4 roteadores interligando dois sites (PC1 ↔ PC2).
- PCs conectados nas extremidades.
🔹 Endereçamento
- PC1 → IP 1.0.0.10 /24 | Gateway: 1.0.0.1
- R1 → e0/3: 1.0.0.1 /24 | e0/0: 2.0.0.1 /24
- R2 → e0/0: 2.0.0.2 /24 | e0/1: 3.0.0.1 /24
- R3 → e0/1: 3.0.0.2 /24 | e0/0: 4.0.0.1 /24
- R4 → e0/0: 4.0.0.2 /24 | e0/3: 5.0.0.1 /24
- PC2 → IP 5.0.0.10 /24 | Gateway: 5.0.0.1
🔹 Configuração Básica (exemplo em R1)
interface e0/3
ip address 1.0.0.1 255.255.255.0
no shutdown
interface e0/0
ip address 2.0.0.1 255.255.255.0
no shutdown
(demais roteadores seguem o mesmo padrão, mudando apenas os endereços IP de acordo com a tabela acima)
🔹 Testes
- Ping PC1 → R1, PC2 → R4
- Ping PC1 → PC2 (fim-a-fim)
- Traceroute PC1 → PC2 para visualizar o caminho percorrido
Esse lab é apenas um ambiente inicial de testes para garantir que a comunicação básica entre hosts e roteadores funciona. Nos próximos labs da série, entraremos em roteamento estático e OSPF, onde os conceitos de tráfego entre redes serão explorados em mais detalhes.
