INTRODUÇÃO
Fala galera do mundo virtualizado! Tudo bem ? Espero que sim.
Voltando com os post após um período de férias para descansar a mente e encarar os desafios que não são poucos para o ano de 2019. Hoje iremos abordar um cenário talvez comum em alguns lugares mundo afora. Cluster de VMs failover Microsoft usando discos RDM. Aliar a tecnologia de cluster da Microsoft com a do vSphere, que visa aumentar a disponibilidade do sistema operacional em caso de falha de SO, o velho ditado: Quem tem dois, tem um.
Vamos para algumas notas importantes:
Nota 1: Não será demonstrado aqui como criar um cluster failover Microsoft. Nosso blog é voltado somente para tecnologias VMware.
Nota 2: Não será abordado aqui como configurar um storage para fornecer discos para os hosts.
Nota 3: Temos uma demo no final do post.

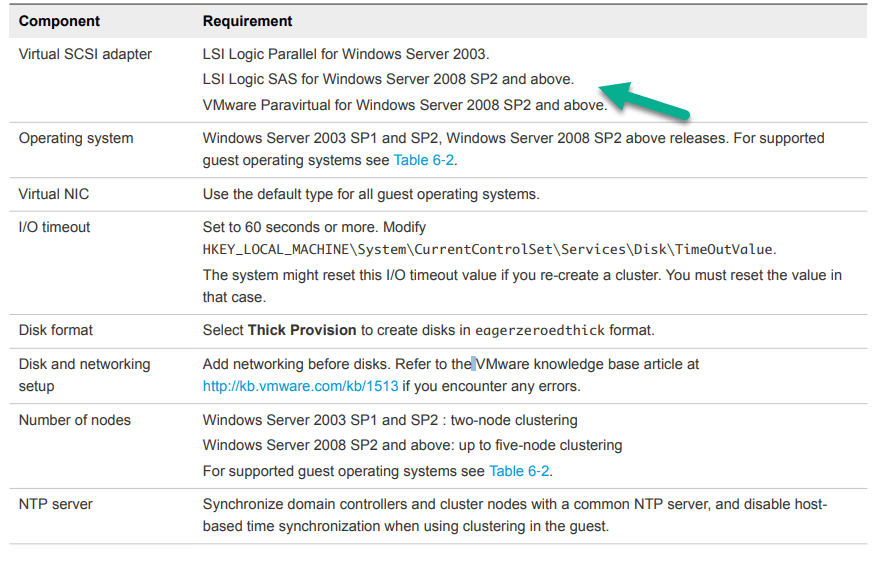

Requerimentos
Alguns dos requerimentos acima são importantes de se destacar. O principal é o Virtual SCSI adapter.
Cenário:
Nosso cenário consiste:
- Windows Server 2012 R2;
- Uma placa de rede para as VMs usado também para heartbeat;
- vCenter VCSA 6.7 UP2;
- Dois hosts ESXi 6.5;
- Storage ISCSI Windows Server 2012 R2 disponibilizando discos para os hosts;
- Controladoras nas VMs para suportar disco RDM no modo modo de compatibilidade física; Ver artigo sobre discos RDM;
- Cluster failover de VMs com Microsoft;
Tópicos:
- Criar o primeiro nó para clusters do MSCS em hosts físicos;
- Adicionar discos rígidos ao primeiro nó para clusters em hosts físicos;
- Adicionar Discos Rígidos a nós adicionais para Clusters em Hosts Físicos;
- DEMO;
- Considerações;
Desenho da solução:
Criar o primeiro nó para clusters do MSCS em hosts físicos
Duas VMs devem ser criadas para começarmos. Em breve alguns artigos com diferentes métodos de criação de VMs.

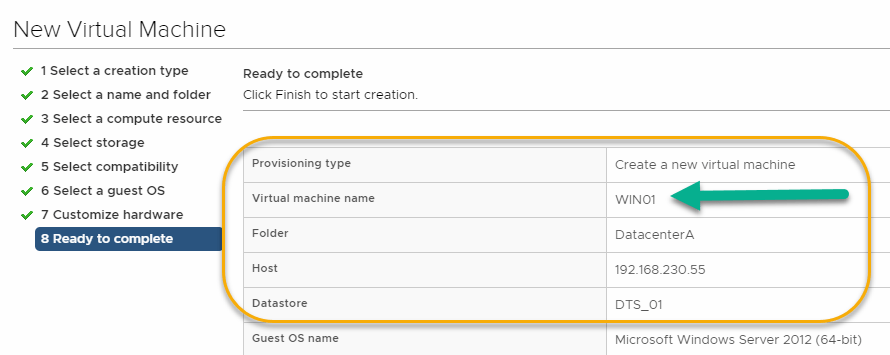

- Criando a VM WIN01 no host 192.168.230.55.
- Criando a VM WIN02 no host 192.168.230.56.
Adicionar discos rígidos ao primeiro nó para clusters em hosts físicos
Pré-requisitos
- Apresente os discos do storage da SAN para os hosts envolvidos, em nosso caso temos dois;
- Adicione um adptador SCSI controller para cada VM. Não podemos usar a controladora 0 para o que queremos fazer;
- VMs criadas com SO Windows Server 2012 R2;

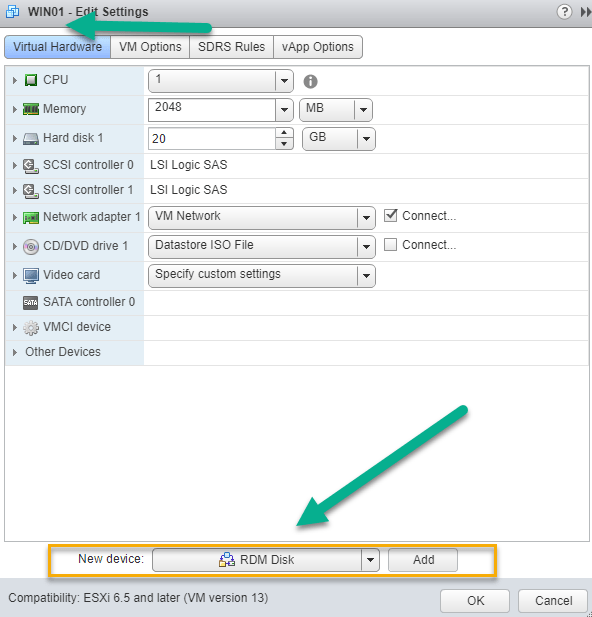

PASSO 1: Adicionando um disco RDM no servidor virtual WIN01. Selecione RDM Disk e clique em Add.
Temos três discos apresentados do storage Windows Server 2012 R2 para dois host. Saiba mais no artigo que falo sobre discos RDM. Adicione o disco 0 de tamanho de 1GB. No modo de compatibilidade escolha Physical.
Para virtual device node, atente-se para o número do disco, SCSI(1:0) iremos precisar dele mais adiante para a VM WIN02.

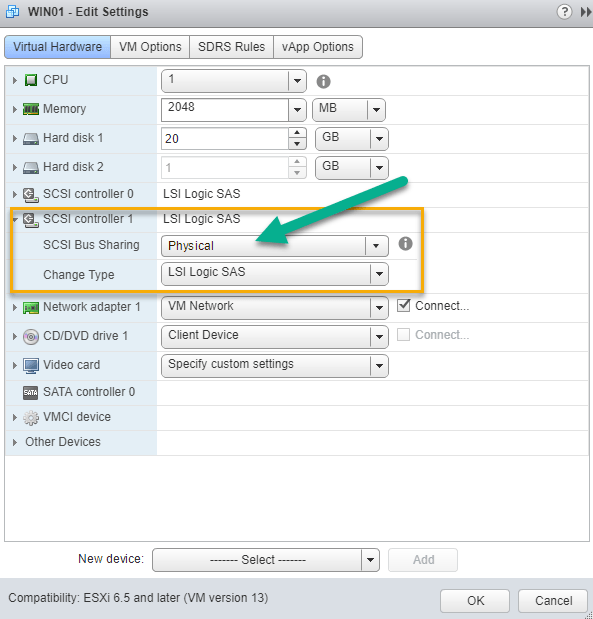

Antes de ligar a VM, certifique-se que na controladora 1, physical e LSI logic SAS estejam conforme imagem abaixo.
Tudo pronto para a VM WIN02.
Adicionar Discos Rígidos a Nós Adicionais para Clusters em Hosts Físicos
Para permitir acesso compartilhado a serviços e dados em cluster, aponte o disco de quorum do segundo nó para o mesmo local que o disco de quorum do primeiro nó. Aponte os discos de armazenamento compartilhado para o mesmo local dos discos de armazenamento compartilhado do primeiro nó.
Pré-requisitos
Antes de começar, obtenha as seguintes informações:
- Qual nó do dispositivo virtual é para os primeiros discos de armazenamento compartilhados da máquina virtual (por exemplo, SCSI (1: 0);
- A localização do disco de quorum especificado para o primeiro nó;

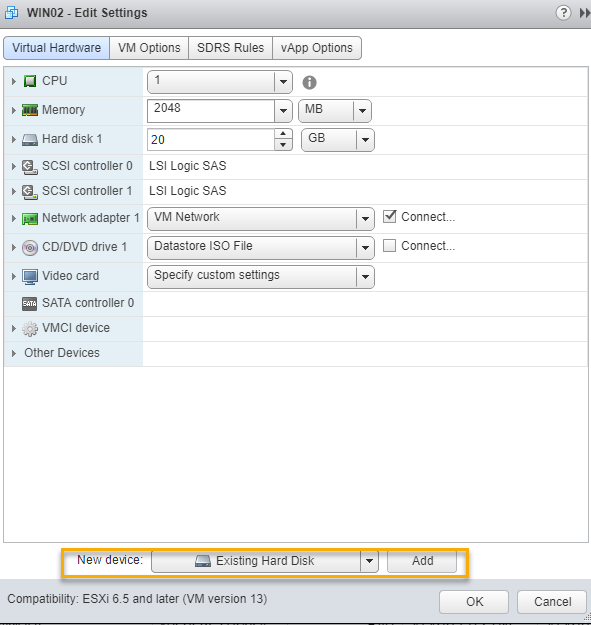

PASSO 2: Edite as configurações da VM WIN02. Adicione um disco existente.

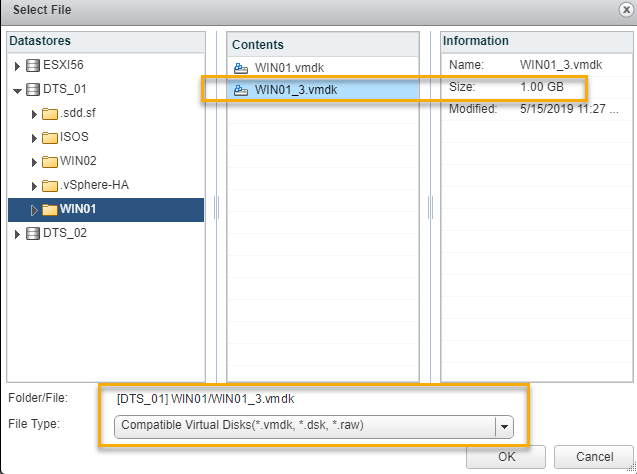

Acesse a pasta da VM WIN01. Procure pelo disco RDM que você adicionou.

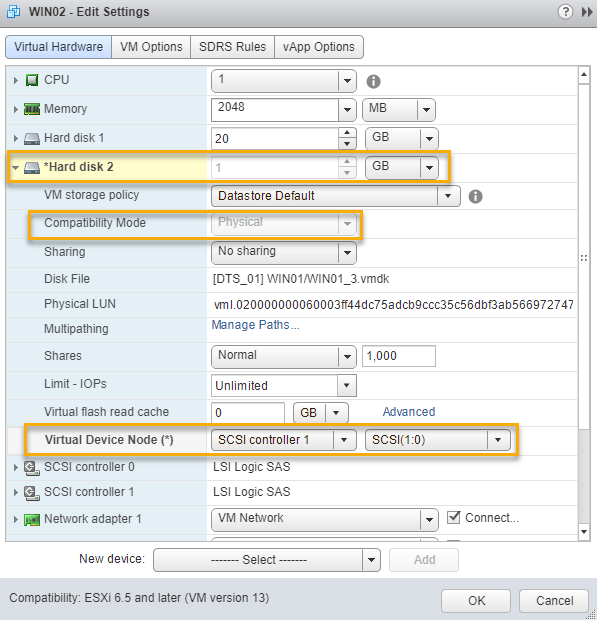

Ainda na VM WIN02, em virtual device node. Selecione SCSI(1:0). Muito importante este passo.

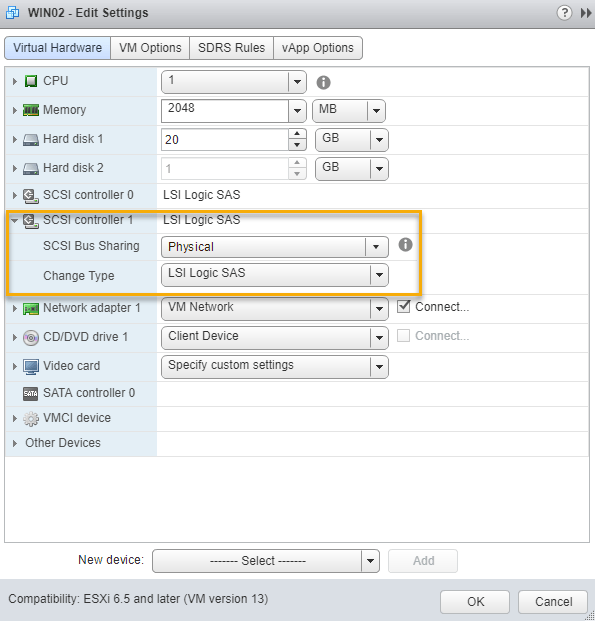

Antes de ligar a VM, certifique-se que na controladora 1, physical e LSI logic SAS estejam conforme imagem abaixo.
Abaixo uma comparação das configurações das duas VMs envolvidas no processo de configuração do cluster de VMs.
DEMO
Fonte: Canal virtualziandoaju no youtube
Conclusão
A VMware oferece várias opções para garantir disponibilidade de máquina virtual. Abordarmos a criação de um cluster de VMs usando o Microsoft failover cluster. Uma solução usando discos diretamente conectados em uma VM, este método oferece uma experiência semelhante a servidores físicos, com ela também a perda de alguns benefícios do vsphere que você deve levar em consideração. Destaco que para administrar VMs desta natureza, a complexidade aumenta. Um exemplo é não ter a opção de snapshot. Existe vantagens? As que um desenho com servidores failover sempre ofereceram. Qual cenário escolher? O que for necessário para você.
Boa sorte.
